涂料施工性能检测
涂料的施工性能，包括将涂料涂布在底材上开始至形成漆膜为止，主要性能如下：

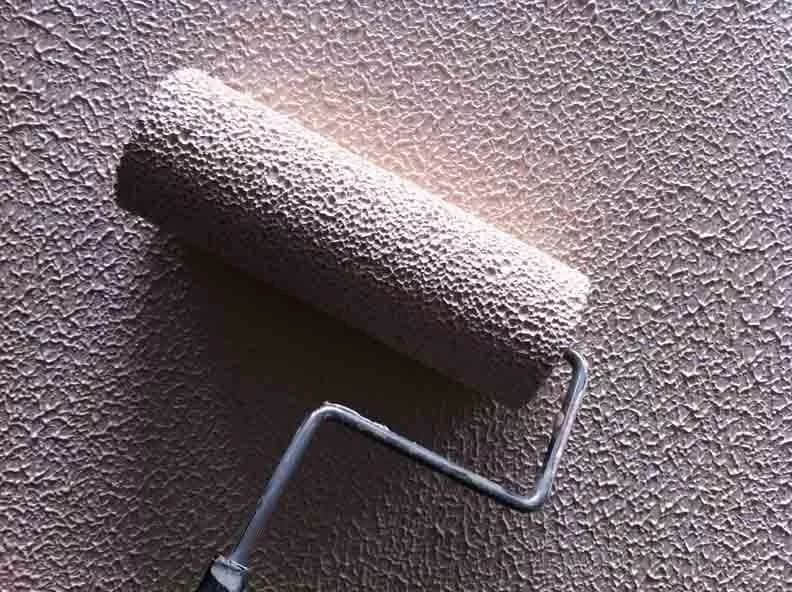

⑴ 施工性
根据施工方法不同，施工性分为刷涂性、喷涂性、刮涂性，即涂料在用刷、喷、刮方法施工时，既容易施工，又能得到涂膜很快流平，没有流挂、起皱、缩边、渗色咬底或翻黄等现象。测定方法按《GB/T6753.6-86》标准。
⑵ 干燥时间
涂料的干燥过程根据涂膜物理性状〔主要是黏度〕的变化过程分为不同阶段。习惯上分为表面干燥、实际干燥和完全干燥三个阶段。
①表干时间：乳胶漆在25℃度的常温下,表干时间为2小时，常用《GB/T1728-79（89）》中的吹棉球法、指触法等检测。
②实际干燥时间：乳胶漆在25℃的常温下,实际(完全)干燥时间为7天，常用《GB/T1728-79（89）》中的压滤纸法、压棉球法、刀片法和厚层干燥法等检测。
⑶ 涂布率〔使用量〕或〔耗漆量〕
涂布率是指单位质量〔或体积〕的涂料在正常施工情况下达到规定涂膜厚度或耐擦洗次数时的单位涂布面积。单位是㎡/㎏或㎡/L。
⑷ 流平性
指涂料在施工后，涂膜流展成平坦而光滑表面的能力。涂膜的流平是重力、表面张力和剪切力的综合效果。用《GB/T1750-79（89）》测定。

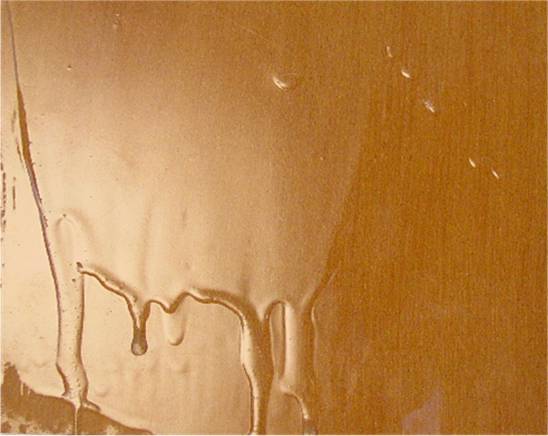

⑸ 流挂性
液体涂料涂布在垂直的物体表面上，受重力的影响，部分湿膜的表面容易有向下流坠，形成上部变薄，下部变厚或严重的形成半球形〔泪滴状〕、波纹状的现象。造成这样的原因主要是涂料的流动特性不适宜、湿膜过厚等。采用《GB/T9264-88》中流挂仪进行测定。
⑹ 涂膜厚度
涂膜厚度分湿膜厚度和干膜厚度，湿膜厚度用《GB/T1345.2-92》轮规和梳规测定；干膜厚度采用磁性法和机械法进行，涂膜的厚度通常采用mm为单位计核乳胶漆的厚度。
⑺ 遮盖力〔对比率〕
色漆均匀地涂刷在物体表面，通过涂膜对光的吸收、反射和散射，使底材颜色不再呈现出来的能力称为遮盖力。《GB/T1726-79（89）》和《GB/T9270-88》标准均可测定。即用遮盖单位面积所需的最小涂料使用量（g/㎡）表示遮盖力。
⑻ 可使用时间
主要针对双组分或多组分涂料的施工可使用时间（即各组分在容器中混合后放置规定的时间后仍能正常使用）。
涂膜性能检测
⑴ 涂膜外观
在室内标准状态下制备的样板干燥后，在自然光下肉眼观察，检查漆膜有无缺陷如刷痕、颗粒、起泡、起皱、缩孔等，并与标准样板对比。
⑵ 光泽
光线照射在平滑表面上，一部分反射，一部分透入内部产生折射。反射光的光强与入射光光强的比值称为反射率。漆膜的光泽就是漆膜表面将照射在其上的光线向一定方向反射出去的能力，也称镜面光泽度。反射率越大，则光泽越高。我国按《GB/T1743-79（89）》 测定光泽。
⑶ 鲜映性
主要是对飞机、高级轿车等的涂膜装饰性进行等级评定。
⑷ 颜色
颜色是一种视觉，就是不同波长的光刺激人的眼睛之后，在大脑中引起的反映。因此，涂膜的颜色是由照射光源、涂膜本身和人眼决定的。由于受到色彩记忆能力和自然条件等因素的限制，不可避免会有人为误差。可按《GB/T9761-88》标准规定进行。
⑸ 硬度
硬度就是漆膜对作用其上的另一个硬度较大的物体的阻力。测定涂膜硬度的方法有摆杆阻尼硬度法、划痕硬度法和压痕硬度法。在这里主要介绍划痕硬度法。划痕硬度法是在漆膜表面用硬物划伤涂膜来测定硬度。常用的是铅笔硬度。
《GB/T6739-86》中规定使用的铅笔由6B到6H共13级，可手工操作，也可仪器测试。
⑹ 冲击强度
也称耐冲击性，是用检测涂膜在高速重力作用下的抗瞬间变形而不开裂、不脱落能力。它综合反映了涂膜柔韧性和对底材的附着力。可按《GB/T1732-79（88）》规定采用冲击试验仪进行测定。
⑺ 柔韧性
当漆膜受外力作用而弯曲时，所表现的弹性、塑性和附着力等的综合性能称为柔韧性。采用《GB/T1731-93》中柔韧性测定器测定。
⑻ 附着力
涂膜对底材表面物理和化学作用而产生的结合力的总称。测定的方法有划格法、划圈法和拉开法。划格法是用刀具纵横交叉切割间距1mm的格子，格子数为5×5个，然后根据《GB/T9286-88》规定的评级标准分级，0级最好，5级最差。
⑼ 耐磨性
涂层抵抗机械磨损的能力，是涂膜硬度、附着力和内聚力的综合体现。主要用于路标漆、地板漆的检测。
⑽ 重涂性和面漆配套性
重涂性是指在涂膜表面用同一涂料进行再次涂刷的难易程度和效果。试验是在干燥后的漆膜上按规定进行打磨后，按规定方法涂同一种涂料，在产品要求的厚度下，检查涂饰的难易程度，涂布后对光目测涂膜状况，并在规定的时间干燥后检查涂膜有无缺陷。面漆配套性是底漆的测定项目，其意义和测定方法与重涂性相似。
⑾ 耐洗刷性
测定涂层在使用期间经反复洗刷除去污染物时的相对磨蚀性。特别是内墙涂料，易被弄脏，需要擦洗，耐洗刷性就是这种性能的考核指标。国家标准是《GB/T9266-88》。
⑿ 耐光性
涂膜受到光线照射后保持其原来的颜色、光泽等光学性能的能力称为耐旋光性。可以在保旋光性、保色性、耐黄变性等方面进行检测。
①保光性、保色性：将制好的样板遮盖一部分，在日光或人造光源下照射一定时间后，比较照射部分与未照射部分的光泽和颜色，可以得到其保持能力。
②耐黄变性：将试样涂于磨砂玻璃上，干燥后放入装有饱和硫酸钾溶液的干燥器内，一定时间后，测定颜色的三刺激值X、Y、Z，然后计算泛黄程度值D。
计算公式：D=1.28X-1.06Z/Y
注：X、Y、Z是国际照度委员会颁布的C、I、E坐标系中的三个参数，即在固定的光源下，以红色滤片测得的反射率为X值；绿色片测得的为Y值；蓝色片测得的为Z值。
⒀ 耐水性
耐水性测定方法有常温浸水法、沸水浸泡法、40℃恒温流动水浸泡法等。普遍采用的是常温浸水法。国家标准是《GB/T1733-93》。
⒁ 抗污性
通常指用湿毛巾（或在水中加适量洗衣粉）擦洗掉涂料表面脏物的程度，也称为耐污染性。
⒂ 还有耐盐水性、耐化学品性、耐溶剂性、耐湿性、耐大气老化性等。
（来源：互联网）
长按识别二维码关注或点击右上角“...”图标，选择查看公众号即可关注
如果喜欢本文章，点击右上角“...”图标即可分享到朋友圈，也别忘了点赞哦！！
官方网站：www.rosl.cn
网上商城：http://www.6adiy.com/
