外墙腻子在建筑外墙装饰装修中的作用至关重要，外墙腻子干裂问题是许多房地产开发商、物业管理维修人员、建筑工程公司、装饰装修人员等最为头痛的事。外墙干裂形成的原因比较复杂，避免外墙腻子干裂，就要先掌握熟练的材料性能、施工技巧等。

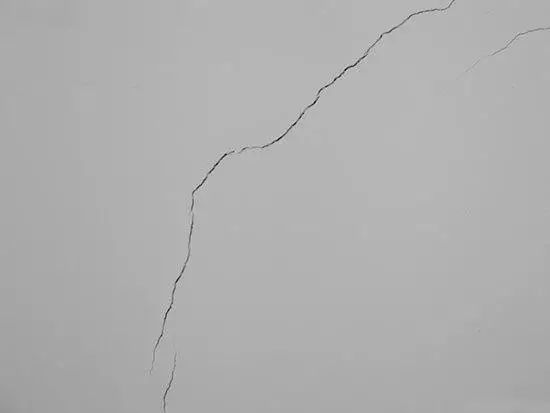

首先我们要弄清楚裂纹裂缝产生的主要原因
水泥基砂浆、腻子的裂纹裂缝产生是一个普遍性的问题。经过多年的研究和实践，业内人士认为：产生的原因主要来自“内因”和“外因”两个方面。
“内因”
主要是由于一些抹面砂浆、腻子产品的干缩性大、干缩快，产生较大内应力破坏了砂浆结构而引起的，裂纹的表现一般呈不规则的龟裂状，也就是常说的龟裂纹。龟裂纹主要是一些生产厂家对原材料性质、作用与技术原理了解不充分，所用原材料不符合要求，配方不科学，导致产品质量不稳定、抗裂性能差，施工后不久就出现大面积龟裂、空鼓、脱落问题。
龟裂纹的产生，主要与水泥有关，不论是什么类型的水泥，都存在干缩问题，从试验情况看，硫铝酸盐水泥、白水泥等水泥品种的后期强度及稳定性、抗裂性就不及普通硅酸盐水泥好，主要是这些产品本身的收缩性大，干缩较快、收缩力较强、容易产生龟裂纹。
“外因”

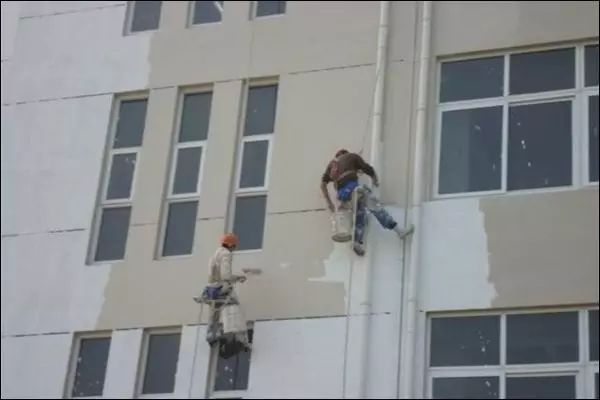

主要是施工工艺、地基和自然环境引起的。通常情况下，建筑设计施工不科学和不合理，地基沉降、偏离，施工时一次性抹的太厚、施工前基底已经出现明显裂缝、地震、大的风压产生的应力、施工后连续性的高温干旱天气等，都会引起裂缝的产生，裂缝、裂纹的表现一般以裂缝为多，形状有横线式、竖线式或呈不规则式。
裂纹、裂缝基本上没有什么可靠的材料和技术手段可以彻底修复，其结果会给建筑装饰、装修、防水工程以及今后的维修工作造成极大的困难。经常是修好后，不到一年甚至是几个月内，又开始渗漏。
施工技巧
1、聚合物抹面砂浆、水泥类腻子的防裂性，重点在原材料的选择上，选用优质的原材料、充分认识和了解各种原辅材料性质与作用机理，科学配方，选用功能性强的、性能稳定可靠的优质产品，能较好地预防裂缝的产生。
2、建筑设计特别是外墙保温构造设计上应严谨，应充分考虑地基沉降、抗震、抗风压、应力释放、环境影响等问题。

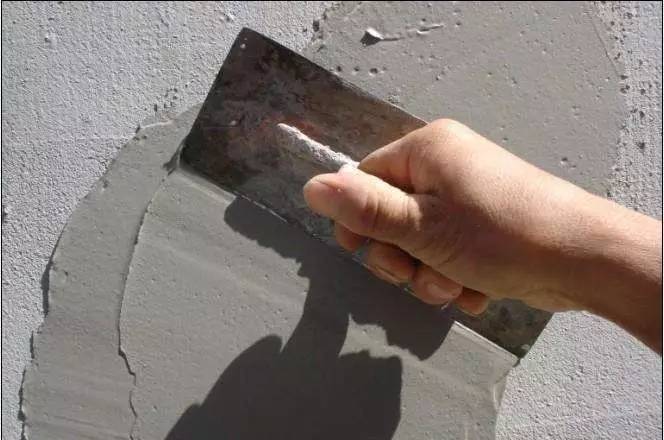

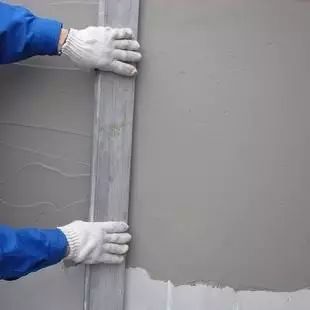

3、施工工艺上，为避免抹面砂浆、外墙腻子产生较大的干缩力，每次刮抹均应宜薄不宜厚，抹面砂浆每次刮抹不超过2.5mm层厚，外墙腻子每次刮抹不超过1mm层厚。
4、干混抹面砂浆、外墙腻子或常用水泥中不宜过量、过多使用聚乙烯醇类、乳胶类等封闭性很强的胶粘剂，此类胶粘剂能迅速成膜和封闭水泥微孔，并加剧水泥产生干缩力，形成“硬壳”现象，与基层形成较大的强度差，即面层强度大大超过基层强度，容易造成龟裂、空鼓、脱落。此外，水泥砂浆微孔一旦被完全封闭，这不仅会影响水泥充分水化、而且会使水泥砂浆丧失“自由呼吸”和自养护功能，墙体中不良成份不能随水份通过微细孔淅出，墙体使用寿命就会较差。
5、外墙保温层的设计与施工均未考虑到保温层内应力的释放问题，整个墙面从上至下几层、几十层楼高一气呵成，没有设计伸缩缝，一旦产生较大的应力，整个保温层乃抹面砂浆、外墙腻子、涂料层就会不可避免产生裂缝。

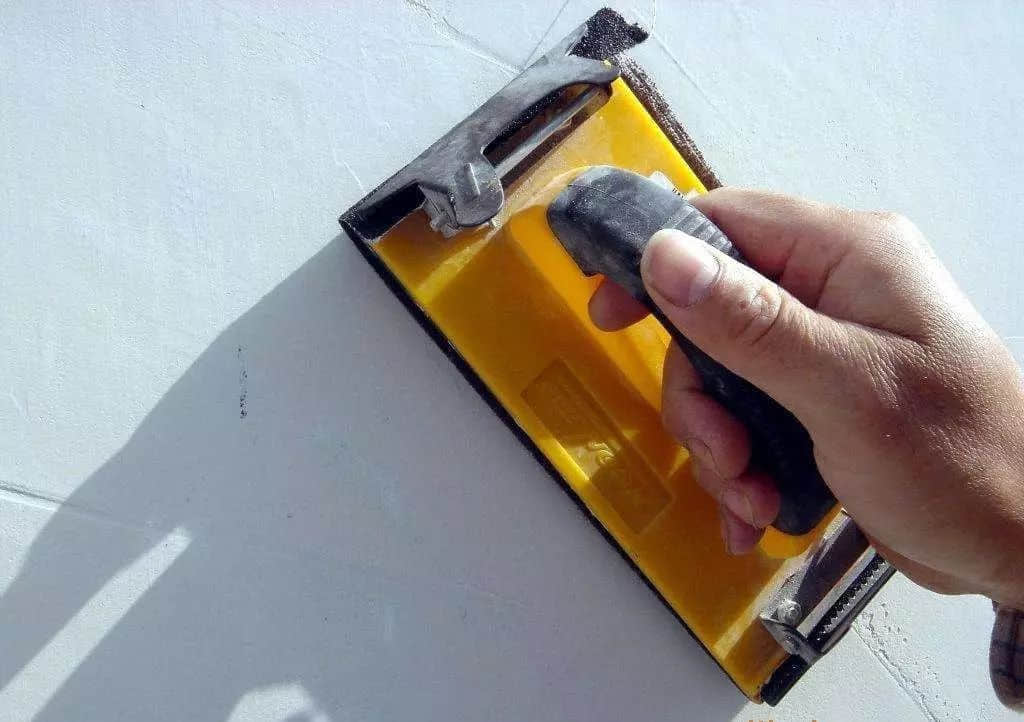

小编总结：外墙腻子涉及到多个方面，解决这个难题，要从原材料、产品质量、建筑设计、工程施工、质量管理多个环节共同努力，运用一切技术手段，结合已有的成功经验，并且要从实际出发，从长远着想，既实用、又经济、还易于操作。
（来源：互联网）
长按识别二维码关注或点击右上角“...”图标，选择查看公众号即可关注
如果喜欢本文章，点击右上角“...”图标即可分享到朋友圈，也别忘了点赞哦！！
官方网站：www.rosl.cn
网上商城：http://www.6adiy.com/
